JXAG 시리즈 24종
— 제품속성
› 철심이 없어 히스테리시스와 코깅 현상이 없고, 시동 토크가 낮음.
› 철분 손실 없음, 고효율.
› 독자적인 무심정밀 권선 기술을 채택하여 고정밀 코일을 설계함.
› 희토류 영구 자석, 다극, 작은 공극, 높은 전력 밀도 및 높은 출력.
› 저속 직구동, 토크 변동 없음.
› 컴팩트한 구조, 높은 부피 대비 출력.
› 철분 손실 없음, 발열량 낮음, 온도 상승 낮음.
› 간단한 발전기 구조로 설치가 간편.
› 브러시리스 구조로 유지보수가 필요 없음.
제품 설명













작동 범위
수직축 풍력 발전기, 디젤 및 가솔린 발전기, 수력 발전기
제품 매개변수
모델 | JXAG-450 | ||
정격 출력 | 2KW | 3KW | 5KW |
최대 출력 | 2.5KW | 3.5KW | 5.5KW |
정격 RPM | 180rpm | 250rpm | 300rpm |
주파수(Hz) | 30Hz | 41.7Hz | 60Hz |
정격 전압 | 48V~400V | ||
능률 | 90% 이상 | ||
전선 연결 방법 | ○ | ||
절연 저항 | 최소 100Mohm (1760V) | ||
누출 수준 | <20ma | ||
| 시동 토크 | <1 N / M | ||
| 단계 | 3상 | ||

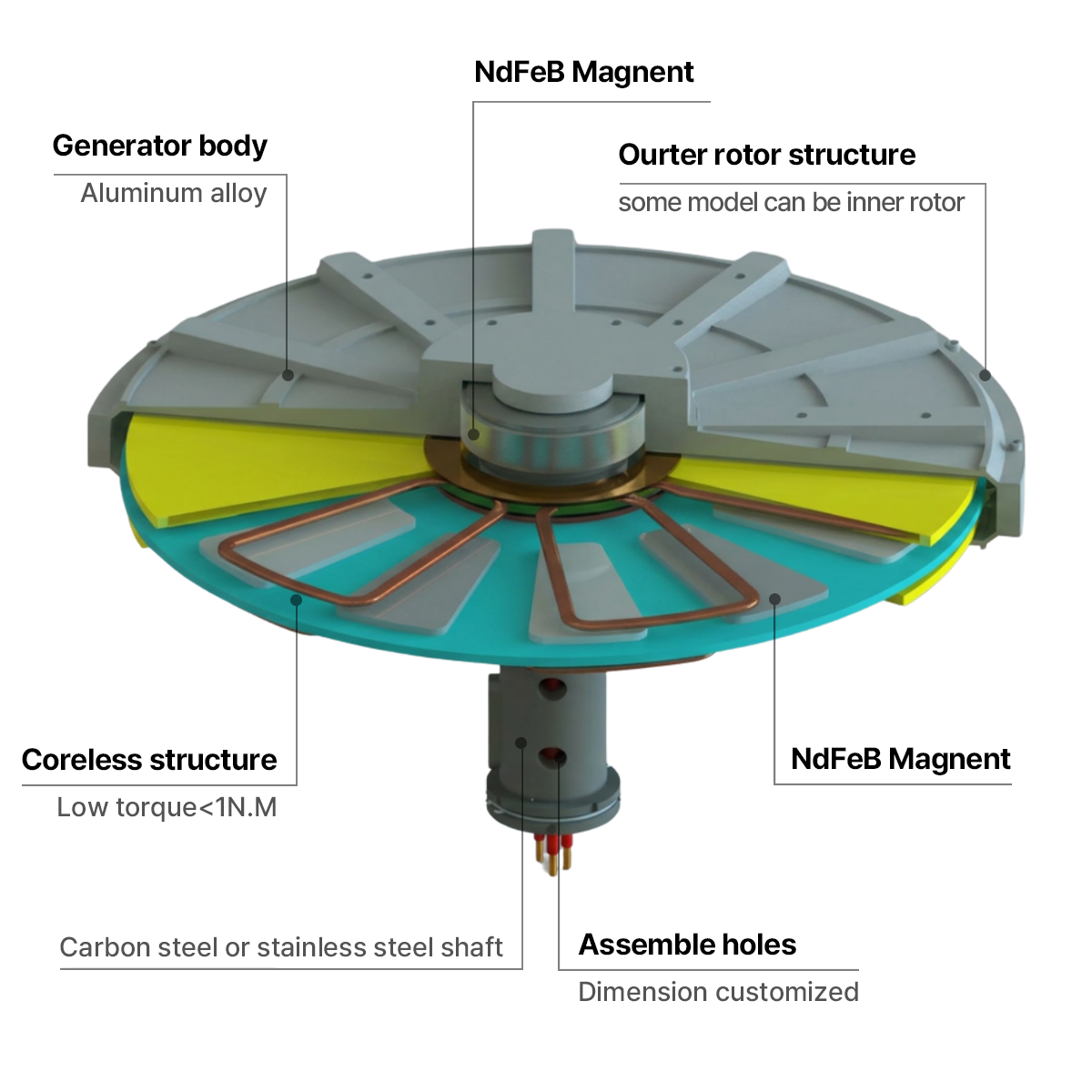

| 구조 | 외부 로터 | ||

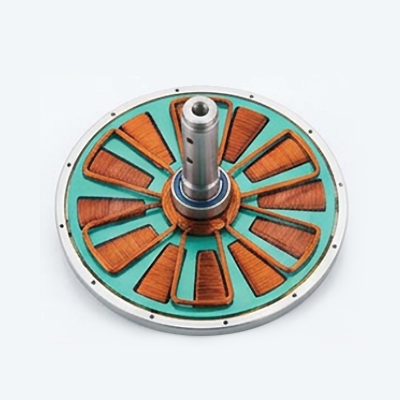

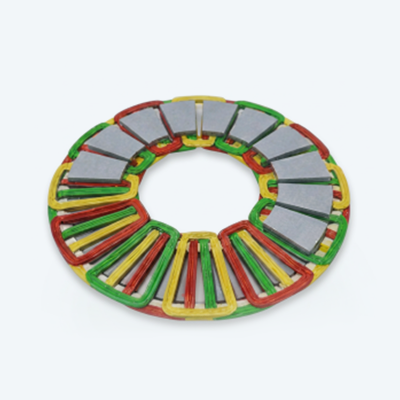

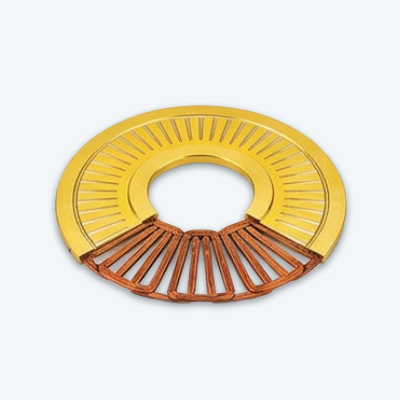

| 스테이터 | 코어리스 와이어 코일 | ||

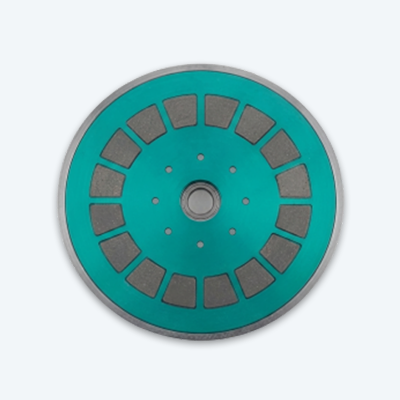

| 로터 | 희토류 영구 자석 | ||
| 발전기의 외경 | 450mm | ||
| 발전기 길이(샤프트 제외) | 138mm | ||
| 샤프트 직경 | 59mm | ||
| 발전기 무게 | 51kg | ||
| 발전기 외피 재질 | 알루미늄 합금 | ||
| 축의 재질 | 탄소강 | ||
| 베어링 | 깊은 홈 볼 베어링 | ||
