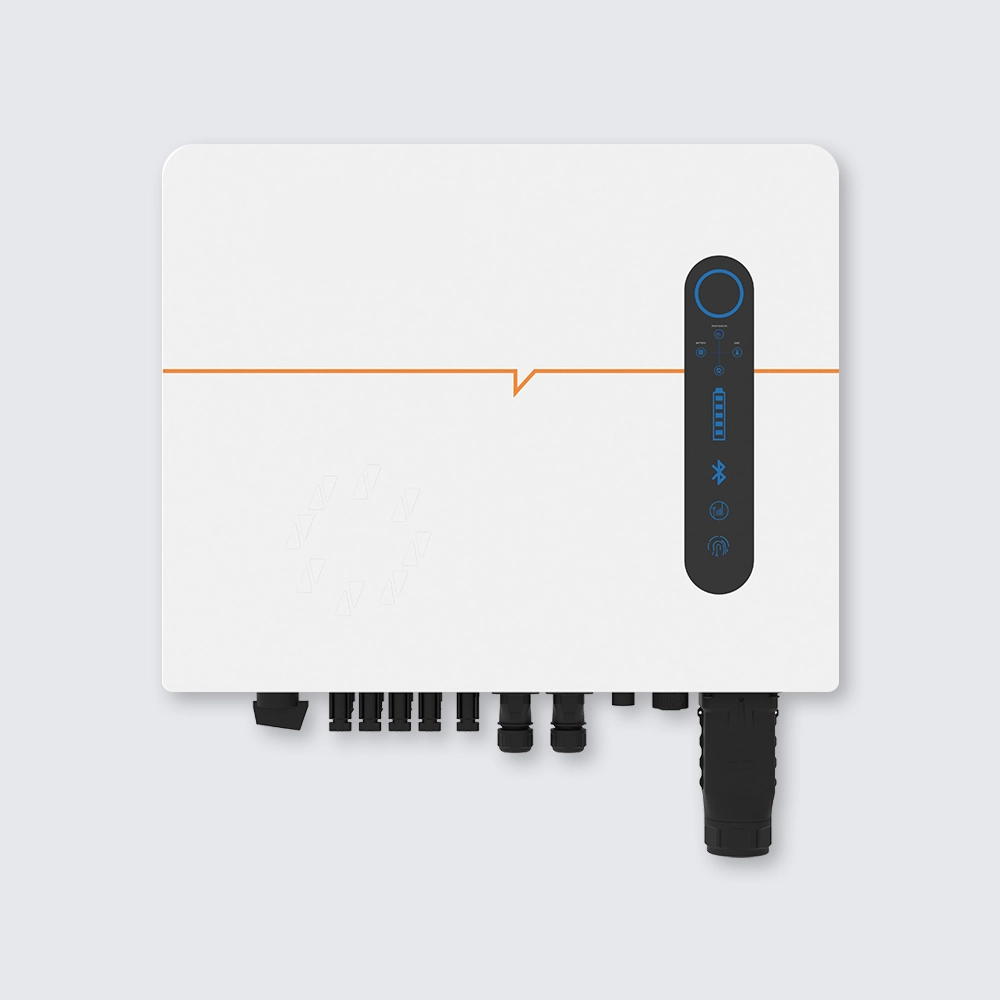

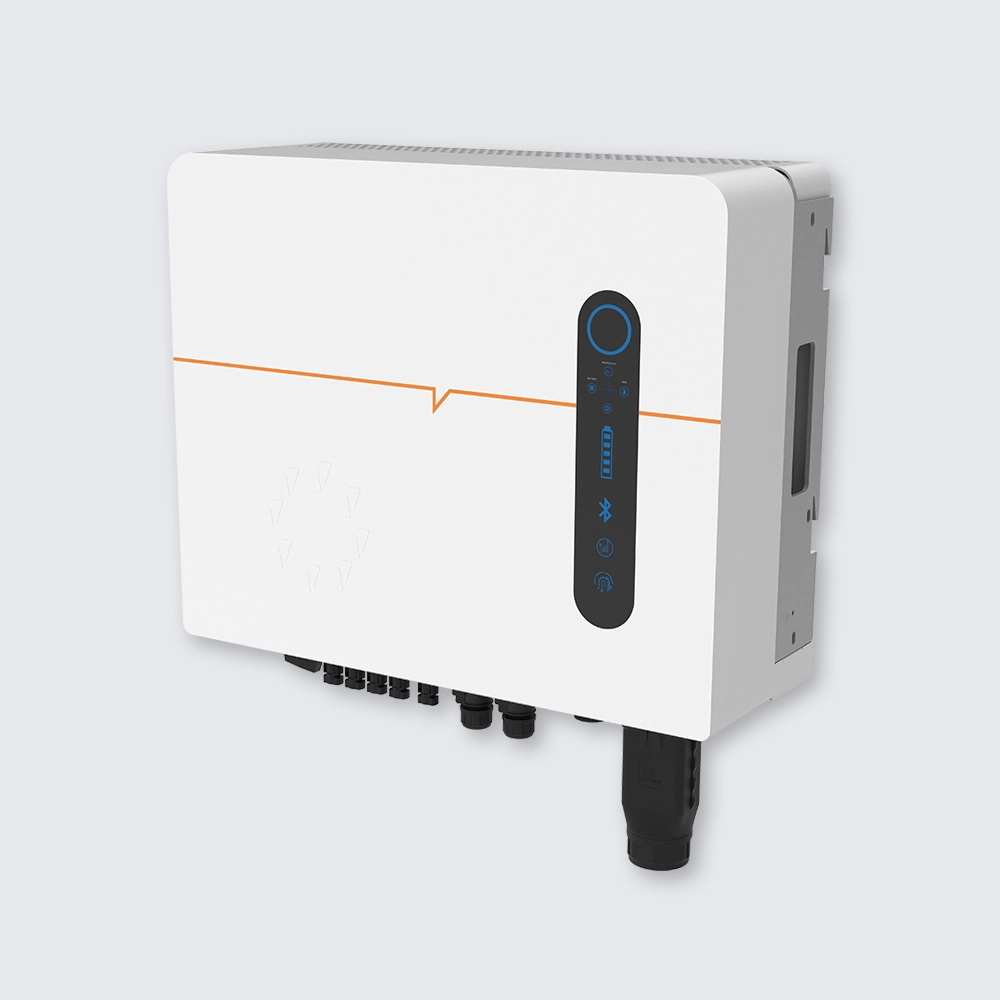

3상 하이브리드 인버터

Three Phase Hybrid Inverter

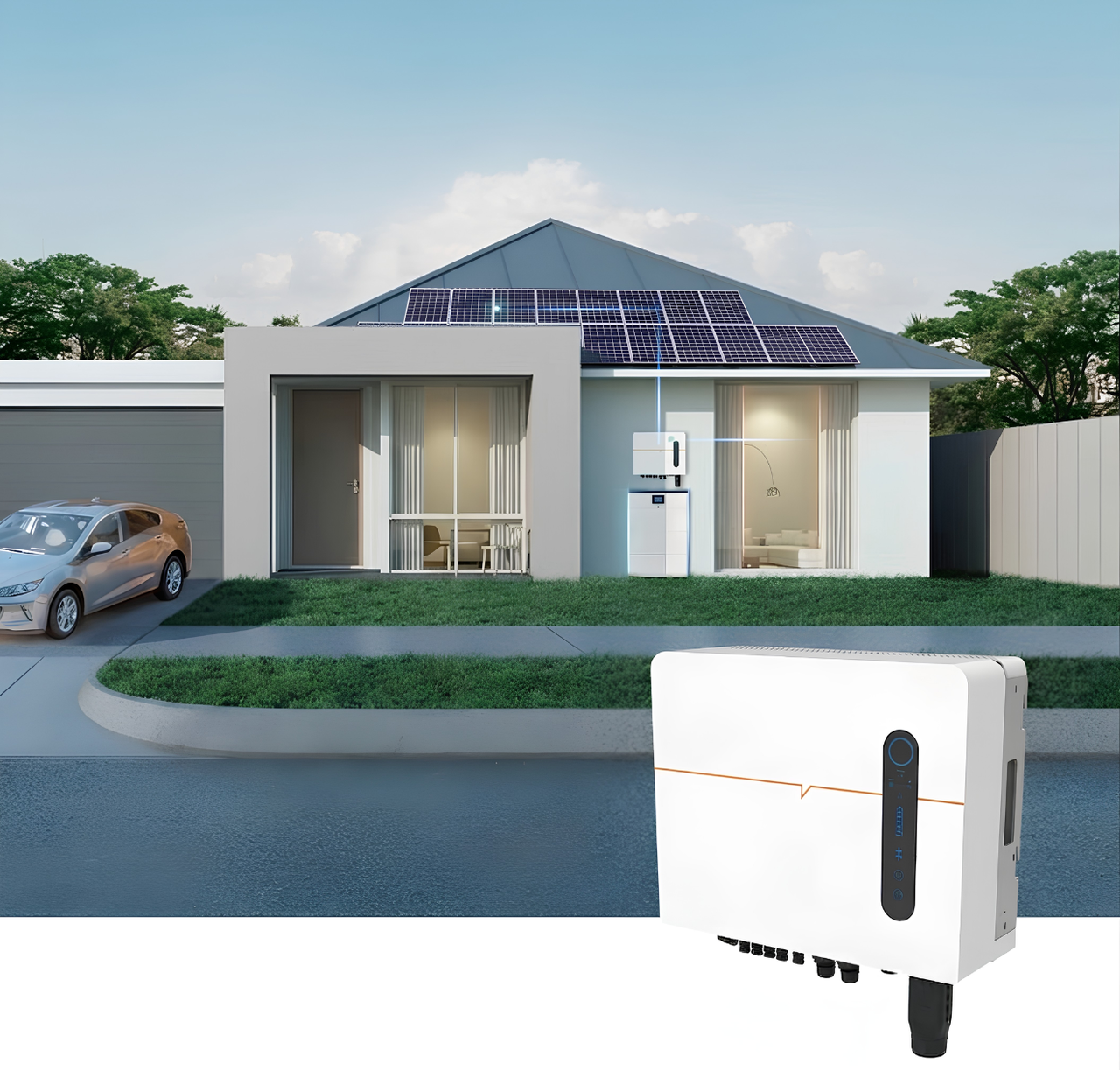

› 하이브리드 인버터는 직류(DC)를 교류(AC)로 변환하고 배터리에 에너지를 저장할 수 있습니다. 자가소비 최적화에 활용할 수 있으며, 배터리에 저장된 전기는 추후 사용하거나 공공 계통에 역송전할 수 있습니다. 동작 모드는 태양광 발전량과 사용자 설정에 따라 결정됩니다.
› 예를 들어, 전력 소비 피크 시간대에는 배터리 전력을 우선 사용하여 계통 부하를 줄이고, 계통 전기요금이 낮을 때는 잉여 전력을 배터리에 저장합니다.

항목	ESS1-12K3P-02-HV	ESS1-15K3P-02-HV	ESS1-20K3P-02-HV
【배터리】
배터리 유형	리튬 배터리	리튬 배터리	리튬 배터리
배터리 전압 범위	120~600Vd.c.	120~600Vd.c.	120~600Vd.c.
최대 충·방전 전류	50A / 50A	50A / 50A	50A / 50A
최대 충·방전 전력	12,000W / 12,000W	15,000W / 15,000W	20,000W / 20,000W
【계통 연계 출력 (AC 출력)】
정격 출력 전압	3L/N/PE 380/400Va.c.	3L/N/PE 380/400Va.c.	3L/N/PE 380/400Va.c.
정격 출력 주파수	50/60Hz	50/60Hz	50/60Hz
정격 출력 전력	12,000W	15,000W	20,000W
최대 출력 전력	13,200W	16,500W	22,000W
최대 출력 피상 전력	13,200VA	16,500VA	22,000VA
최대 출력 전류	19.3Aa.c.	24.2Aa.c.	32.2Aa.c.
출력 역률	>0.99 (0.8 선행~0.8 지연)	>0.99 (0.8 선행~0.8 지연)	>0.99 (0.8 선행~0.8 지연)
【디젤 발전기 입력】
정격 전압	3L/N/PE 380V/400V	3L/N/PE 380V/400V	3L/N/PE 380V/400V
정격 주파수	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz
최대 입력 전류	22.7Aa.c.	27.3Aa.c.	45.5Aa.c.
정격 입력 주파수	50/60Hz	50/60Hz	50/60Hz
정격 입력 전력	12,000W	15,000W	—
정격 입력 전류	18.2Aa.c.	22.7Aa.c.	—
【일반 사양】
IP 보호 등급	IP66	IP66	IP66
동작 온도	-25~60℃ (45℃ 이상 출력 저감)	-25~60℃ (45℃ 이상 출력 저감)	-25~60℃ (45℃ 이상 출력 저감)
오염 등급	PD2	PD2	PD2
과전압 카테고리	II(PV), III(AC)	II(PV), III(AC)	II(PV), III(AC)
냉각 방식	자연 냉각	인텔리전트 공랭식	인텔리전트 공랭식
동작 고도	≤3,000m	≤3,000m	≤3,000m
중량	≤37kg	≤37kg	≤37kg
외형 치수 (가로×세로×깊이)	567×497×237mm	567×497×237mm	567×497×237mm
회로 방식	비절연형	비절연형	비절연형

항목	ESS1-12K3P-02-HV	ESS1-15K3P-02-HV	ESS1-20K3P-02-HV
【태양광(PV) 입력】
최대 입력 전압	1000Vd.c.	1000Vd.c.	1000Vd.c.
MPPT 전압 범위	200~850Vd.c.	200~850Vd.c.	200~850Vd.c.
최대 입력 전류	32A+32A	40A+40A	40A+40A
최대 입력 단락 전류	—	—	—
최대 역전류	0A	0A	0A
최대 허용 입력 전력	13,200W	16,500W	22,000W
MPPT 수 / 최대 입력 스트링 수	2/4	2/4	2/4
